型号：KU-16AR-14 | 高性能相控阵接收天线 — 4×4被动阵列、Ku波段14~14.5GHz、含源增益≥15dBi、集成LNA与下变频。

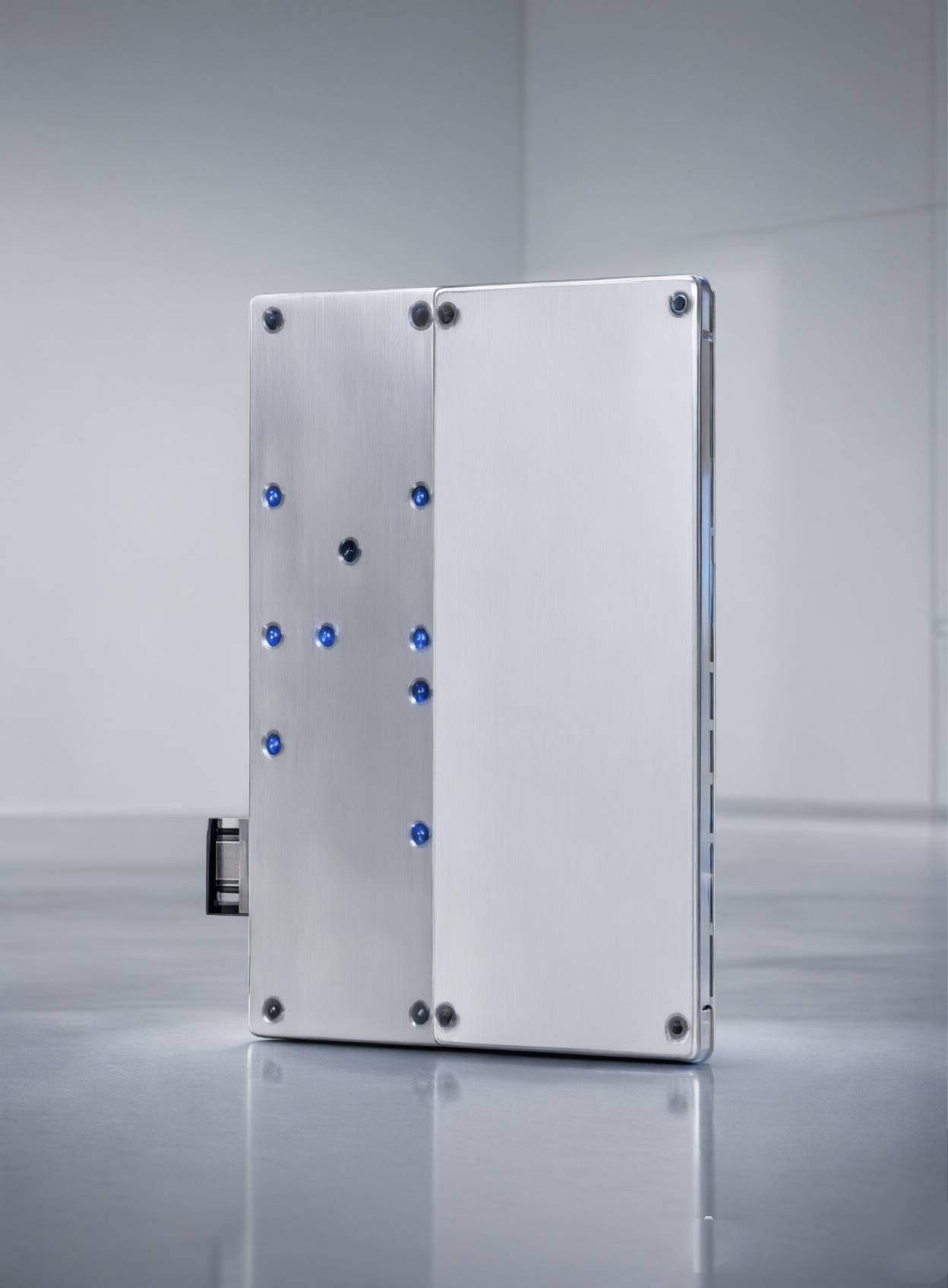

16阵元Ku上行接收天线是RadioSeek（射频探索）专为Ku波段（14~14.5 GHz）卫星上行信号采集设计的高性能相控阵接收天线。产品采用4×4被动阵列架构，具备高增益、低噪声、宽波束覆盖等优势，可支持对多个辐射源的同时捕获，广泛应用于卫星通信信号监测、频谱管理、电磁环境侦察等领域。
本产品集成低噪声放大与下变频功能，将Ku波段射频信号直接转换为L波段中频信号输出，大幅简化后端接收链路设计，提供紧凑、可靠的一体化解决方案。
高增益接收、优异G/T值、多源同时捕获与一体化设计，为Ku波段信号监测提供紧凑可靠的解决方案。
≥15 dBi含源增益，有效提升弱信号捕获能力。
≥-16 dB/K，确保系统级接收灵敏度。
宽波束设计（约30°~35°），支持多辐射源并行监测。
集成LNA与下变频，中频直接输出，简化系统架构。
390mm×545mm×63mm紧凑尺寸，便于安装与集成。
完整的天线、射频与物理参数，便于工程评估与系统集成。
| 序号 | 项目 | 指标 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 天线接收频率 | 14 ~ 14.5 | GHz | Ku波段上行 |
| 2 | 天线增益 | ≥ 15 | dBi | 含有源增益 |
| 3 | G/T | ≥ -16 | dB/K | 品质因数 |
| 4 | 中频输出频率 | 3.35 ~ 3.85 | GHz | L波段 |
| 5 | 输出P1dB | ≥ -5 | dBm | 线性输出 |
| 6 | 输出特性阻抗 | 50 | ohm | 标准阻抗 |
| 7 | 输出VSWR | ≤ 2 | VSWR | 驻波比 |
| 8 | 输入电源 | 5 | V | 直流供电 |
16阵元Ku上行接收天线为卫星上行信号监测、频谱管理与电磁环境侦察提供可靠接收前端。
对Ku波段卫星上行链路进行持续监测，实时采集上行信号参数，支持频谱分析与异常告警。宽波束特性可同时覆盖多个卫星上行波束。
用于无线电管理机构对Ku波段频谱资源的实时监测，识别非法发射与干扰源，保障频谱资源的合规使用。
在复杂电磁环境中对Ku波段辐射源进行搜索、定位与信号参数测量，支持多目标同时捕获与跟踪。
作为卫星通信地面测试系统的接收前端，验证上行链路信号质量，支持发射功率校准、链路预算验证等测试场景。
对Ku波段通信信号进行侦察与采集，支持信号特征分析、协议解析等情报处理工作。
